华为交换机的端口hybrid端口属性配置

华为交换机的端口hybrid端口属性配置

1 交换机端口链路类型介绍

交换机以太网端口共有三种链路类型:Access、Trunk和Hybrid。

         Access类型的端口只能属于1个VLAN,一般用于连接计算机的端口;

         Trunk类型的端口可以属于多个VLAN,可以接收和发送多个VLAN的报文,一般用于交换机之间连接的端口;

         Hybrid类型的端口可以属于多个VLAN,可以接收和发送多个VLAN的报文,可以用于交换机之间连接,也可以用于连接用户的计算机。

其中,Hybrid端口和Trunk端口的相同之处在于两种链路类型的端口都可以允许多个VLAN的报文发送时打标签;不同之处在于Hybrid端口可以允许多个VLAN的报文发送时不打标签,而Trunk端口只允许缺省VLAN的报文发送时不打标签。

三种类型的端口可以共存在一台以太网交换机上,但Trunk端口和Hybrid端口之间不能直接切换,只能先设为Access端口,再设置为其他类型端口。例如:Trunk端口不能直接被设置为Hybrid端口,只能先设为Access端口,再设置为Hybrid端口。

2 各类型端口使用注意事项

配置Trunk端口或Hybrid端口,并利用Trunk端口或Hybrid端口发送多个VLAN报文时一定要注意:本端端口和对端端口的缺省VLAN ID(端口的PVID)要保持一致。

当在交换机上使用isolate-user-vlan来进行二层端口隔离时,参与此配置的端口的链路类型会自动变成Hybrid类型。

Hybrid端口的应用比较灵活,主要为满足一些特殊应用需求。此类需求多为在无法下发访问控制规则的交换机上,利用Hybrid端口收发报文时的处理机制,来完成对同一网段的PC机之间的二层访问控制。

3各类型端口在接收和发送报文时的处理

1)      端口接收报文时的处理:

端口接收到的报文类型 报文帧结构中携带VLAN标记 报文帧结构中不携带VLAN标记
Access端口 丢弃该报文 为该报文打上VLAN标记为本端口的PVID
Trunk端口 判断本端口是否允许携带该VLAN标记的报文通过。如果允许则报文携带原有VLAN标记进行转发,否则丢弃该报文 同上
Hybrid端口 同上 同上

2)      端口发送报文时的处理:

Access端口 剥掉报文所携带的VLAN标记,进行转发
Trunk端口 首先判断报文所携带的VLAN标记是否和端口的PVID相等。如果相等,则剥掉报文所携带的VLAN标记,进行转发;否则报文将携带原有的VLAN标记进行转发
Hybrid端口 首先判断报文所携带的VLAN标记在本端口需要做怎样的处理。如果是untagged方式转发,则处理方式同Access端口;
如果是tagged方式转发,则处理方式同Trunk端口

Tag通常是对进入端口的报文打上标签,untagged则是对出端口的报文去除标签。

简记: Access端口只连接到计算机,此种类型的端口只能和相同vlan-id主机通信;连接到计算机,从计算机接收报文时打上标记,发送到计算机剥离标记;

Trunk端口常用于交换机之间的连接,可以接收和发送多个vlan-id标记的报文,即多种标签报文混合在trunk管道上混跑,只有允许的才可以发送和接收。发送和接收都携带报文标签。可设置一个PVID标签,与此PVID相同的VLAN-ID数据,接收加上PVID,发送剥离此PVID.

Hybrid端口可连接计算机,也可以连接在交换机之间。Hybrid端口连接到计算机时,都要在hybrid命令后加上untagged,因为计算机的网卡是不能接收带标签报文的。虽然hybrid端口在声明时,只声明其属于某一个vlan,但如果在hybrid命令后加上多个vlan-id,如:

[Qw_A-Eth 0/1]port hybrid vlan 20 30 100 untagged

则表明该vlan可以和多个vlan-id的主机通信。这是和access端口不相同的地方。这个有点类似于把一个主机划分到多个vlan中,或者更准确地讲,一个vlan内主机可以和多个vlan通信。当Hybrid端口用于连接在交换机之间时,则与trunk端口一样使用。

功能需求和组网实例说明

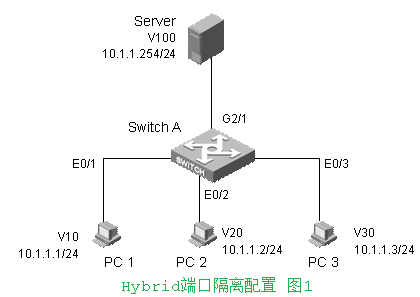

功能需求及组网说明实例一:

华为交换机的端口hybrid端口属性配置



『配置环境参数』

1.        PC1、PC2和PC3分别连接到二层交换机SwitchA的端口E0/1 、E0/2和 E0/3,端口分属于VLAN10、20和30,服务器连接到端口G2/1,属于VLAN100。

2.        PC1的IP地址为10.1.1.1/24,PC2的IP地址为10.1.1.2/24,PC3的IP地址为10.1.1.3/24,服务器的IP地址为10.1.1.254/24。

『组网需求』

1.        PC1和PC2之间可以互访;

2.        PC1和PC3之间可以互访;

3.        PC1、PC2和PC3都可以访问服务器;

4.        其余的PC间访问均禁止。

『交换机Hybrid端口配置流程』

利用Hybrid端口的特性――一个端口可以属于多个不同的VLAN,来完成分属不同VLAN内的同网段PC机的访问需求。

『图1配置过程』

【SwitchA相关配置】

1.        创建(进入)VLAN10,将E0/1加入到VLAN10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/1     E0/1加到了VLAN10中

2.        创建(进入)VLAN20,将E0/2加入到VLAN20
[SwitchA]vlan 20
[SwitchA-vlan20]port Ethernet 0/2

3.        创建(进入)VLAN30,将E0/3加入到VLAN30
[SwitchA]vlan 30
[SwitchA-vlan30]port Ethernet 0/3

4.        创建(进入)VLAN100,将G2/1加入到VLAN100
[SwitchA]vlan 100
[SwitchA-vlan100]port GigabitEthernet 2/1

5.        配置端口E0/1为Hybrid端口,能够接收VLAN20、30和100发过来的报文
[SwitchA]interface Ethernet 0/1

[SwitchA-Ethernet0/1]port link-type hybrid

前面E0/1加到了VLAN10中,这里又将其端口类型设置为hybrid

[SwitchA-Ethernet0/1]port hybrid vlan 20 30 100 untagged

这里对vlan 10没有作操作指示,10实际上是该hybrid端口的PVID

6.        配置端口E0/2为Hybrid端口,能够接收VLAN10和100发过来的报文
[SwitchA]interface Ethernet 0/2
[SwitchA-Ethernet0/2]port link-type hybrid
[SwitchA-Ethernet0/2]port hybrid vlan 10 100 untagged

7.        配置端口E0/3为Hybrid端口,能够接收VLAN10和100发过来的报文
[SwitchA]interface Ethernet 0/3
[SwitchA-Ethernet0/3]port link-type hybrid
[SwitchA-Ethernet0/3]port hybrid vlan 10 100 untagged

8.        配置端口G2/1为Hybrid端口,能够接收VLAN10、20和30发过来的报文
[SwitchA]interface GigabitEthernet 2/1
[SwitchA-GigabitEthernet2/1]port link-type hybrid
[SwitchA-GigabitEthernet2/1]port hybrid vlan 10 20 30 untagged

【补充说明】

对于Hybrid端口来说,可以同时属于多个VLAN。这些VLAN分别是该Hybrid端口的PVID,以及手工配置的”untagged”及”tagged”方式的VLAN。一定要注意对应端口的VLAN配置,保证报文能够被端口进行正常的收发处理。

此应用在二层网络中,对相同网段的主机进行访问权限的控制。

功能需求及组网说明实例二:

华为交换机的端口hybrid端口属性配置

『配置环境参数』

1.        PC1、PC2和PC3分别连接到二层交换机SwitchA的端口E0/1 、E0/2和 E0/3,端口分属于VLAN10、20和30;PC4和PC5分别连接到二层交换机SwitchB的端口E0/1和E0/2,端口分属于VLAN10和20;

2.        SwitchA通过端口G2/1,连接到SwitchB的端口G1/1;SwitchA的端口G2/1和SwitchB的端口G1/1均不是Trunk端口;

3.        PC1的IP地址为10.1.1.1/24,PC2的IP地址为10.1.1.2/24,PC3的IP地址为10.1.1.3/24,PC4的IP地址为10.1.1.4/24,PC5的IP地址为10.1.1.5/24。

『组网需求』

1.        PC1和PC3之间可以互访;

2.        PC2和PC3之间可以互访;

3.        PC1和PC4之间可以互访;

4.        PC2和PC5之间可以互访;

5.        其余PC之间均禁止互相访问。

『图2配置过程』

【SwitchA相关配置】

1.        创建(进入)VLAN10,将E0/1加入到VLAN10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/1

2.        创建(进入)VLAN20,将E0/2加入到VLAN20
[SwitchA]vlan 20
[SwitchA-vlan20]port Ethernet 0/2

3.        创建(进入)VLAN30,将E0/3加入到VLAN30
[SwitchA]vlan 30
[SwitchA-vlan30]port Ethernet 0/3

4.        配置端口E0/1为Hybrid端口,能够接收VLAN30发过来的报文
[SwitchA]interface Ethernet 0/1
[SwitchA-Ethernet0/1]port link-type hybrid
[SwitchA-Ethernet0/1]port hybrid vlan 30 untagged

5.        配置端口E0/2为Hybrid端口,能够接收VLAN30发过来的报文
[SwitchA]interface Ethernet 0/2
[SwitchA-Ethernet0/2]port link-type hybrid
[SwitchA-Ethernet0/2]port hybrid vlan 30 untagged

6.        配置端口E0/3为Hybrid端口,能够接收VLAN10和20发过来的报文
[SwitchA]interface Ethernet 0/3
[SwitchA-Ethernet0/3]port link-type hybrid
[SwitchA-Ethernet0/3]port hybrid vlan 10 20 untagged

7.        配置端口G2/1为Hybrid端口,能够接收并透传VLAN10和20发过来的报文
[SwitchA]interface GigabitEthernet 2/1
[SwitchA-GigabitEthernet2/1]port link-type hybrid
[SwitchA-GigabitEthernet2/1]port hybrid vlan 10 20 tagged

G2/1设置为Hybrid端口,且其功能等效于Trunk,可以不把它加入到某个VLAN中,同时要带标签传输不同vlan标签的报文。

【SwitchB相关配置】

1.        创建(进入)VLAN10,将E0/1加入到VLAN10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/1

2.        创建(进入)VLAN20,将E0/2加入到VLAN20
[SwitchA]vlan 20
[SwitchA-vlan20]port Ethernet 0/2

3.        配置端口G1/1为Hybrid端口,能够接收并透传VLAN10和20发过来的报文
[SwitchA]interface GigabitEthernet 2/1
[SwitchA-GigabitEthernet2/1]port link-type hybrid
[SwitchA-GigabitEthernet2/1]port hybrid vlan 10 20 tagged



功能需求及组网说明实例三:

华为交换机的端口hybrid端口属性配置

『配置环境参数』

1.      交换机E0/1和E0/2属于vlan10

2.      交换机E0/3属于vlan20

3.      交换机E0/4和E0/5属于vlan30

4.      交换机E0/23连接Server1

5.      交换机E0/24连接Server2

6.      Server1和Server2分属于vlan40和vlan50

7.      PC和Server都在同一网段

8.      E0/10连接BAS设备,属于vlan60

『组网需求』

1.      利用二层交换机端口的hybrid属性灵活实现vlan之间的灵活互访;

2.       Vlan10、vlan20和vlan30的PC均可以访问Server 1;

3.       vlan 10、20以及vlan30的4端口的PC可以访问Server 2;

4.       vlan 10中的2端口的PC可以访问vlan 30的PC;

5.       vlan 20的PC可以访问vlan 30的5端口的PC;

6.       vlan10的PC访问外网需要将vlan信息送到BAS,而vlan20、30则不需要。

『端口hybrid属性配置流程』

hybrid属性是一种混杂模式,实现了在一个untagged端口允许报文以tagged形式送出交换机。同时可以利用hybrid属性定义分属于不同的vlan的端口之间的互访,这是access和trunk端口所不能实现的。在一台交换机上不允许trunk端口和hybrid端口同时存在。

1.      先创建业务需要的vlan

[SwitchA]vlan 10

[SwitchA]vlan 20

[SwitchA]vlan 30

[SwitchA]vlan 40

[SwitchA]vlan 50

2.      每个端口,都配置为 hybrid状态

[SwitchA]interface Ethernet 0/1

[SwitchA-Ethernet0/1]port link-type hybrid

3.      设置端口的pvid等于该端口所属的vlan

[Switch-Ethernet0/1]port hybrid pvid vlan 10

4.      将希望可以互通的端口的pvid vlan,设置为untagged vlan,这样从该端口发出的广播帧就可以到达本端口

[Switch-Ethernet0/1]port hybrid vlan 10 40 50 60 untagged



实际上,这种配置是通过 hybrid 端口的 pvid 来唯一的表示一个端口,接收端口通过是否将 vlan 设置为 untagged vlan,来控制是否与 pvid vlan 为 该 vlan 的端口互通。

5.      以下各端口类似:

[Switch-Ethernet0/1]int e0/2

[Switch-Ethernet0/2]port link-type hybrid

[Switch-Ethernet0/2]port hybrid pvid vlan 10

[Switch-Ethernet0/2]port hybrid vlan 10 30 40 50 60 untagged



[Switch-Ethernet0/2]int e0/3

[Switch-Ethernet0/3]port link-type hybrid

[Switch-Ethernet0/3]port hybrid pvid vlan 20

[Switch-Ethernet0/3]port hybrid vlan 20 30 40 50 60 untagged

[Switch-Ethernet0/3]int e0/4

[Switch-Ethernet0/4]port link-type hybrid

[Switch-Ethernet0/4]port hybrid pvid vlan 30

[Switch-Ethernet0/4]port hybrid vlan 10 30 40 50 60 untagged



[Switch-Ethernet0/4]int e0/5

[Switch-Ethernet0/5]port link-type hybrid

[Switch-Ethernet0/5]port hybrid pvid vlan 30

[Switch-Ethernet0/5]port hybrid vlan 10 20 30 40 60 untagged



[Switch-Ethernet0/5]int e0/23

[Switch-Ethernet0/23]port link-type hybrid

[Switch-Ethernet0/23]port hybrid pvid vlan 40

[Switch-Ethernet0/23]port hybrid vlan 10 20 30 40 untagged



[Switch-Ethernet0/24]int e0/24

[Switch-Ethernet0/24]port link-type hybrid

[Switch-Ethernet0/24]port hybrid pvid vlan 50

[Switch-Ethernet0/24]port hybrid vlan 10 20 30 50 untagged



6.      在上行口E0/10上允许vlan10以tagged形式送出,其它为untagged

[SwitchA]interface Ethernet 0/10

[SwitchA-Ethernet0/10]port link-type hybrid

[SwitchA-Ethernet0/10]port hybrid pvid vlan 60

[SwitchA-Ethernet0/10]port hybrid vlan 10 tagged

[SwitchA-Ethernet0/10]port hybrid vlan 20 30 untagged

本例中需求比较复%E
