568B标准网络线水晶头接线方法

网络线水晶头接法,568B标准

一、准备工具

网线钳(RJ45网络线,RJ11电话线通用),剥线器,网络线测试仪(RJ45网络线,RJ11电话线通用),网络线(五类,六类),水晶头(五类,六类)。

大部分网线钳都具有剥线功能,但有可能会剪断网络线的线芯。专用的剥线器比较好用,能非常方便地剥开五类线和六类线的外表皮,且不会损坏线芯,因此在网络布线工程中推荐使用剥线器。

http://lyj.fj61.net/upload/2012-11/12111414469555.jpg

二、568B标准

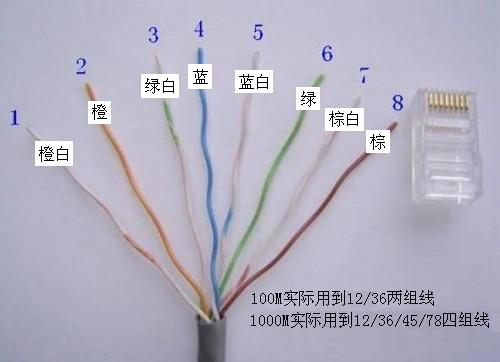

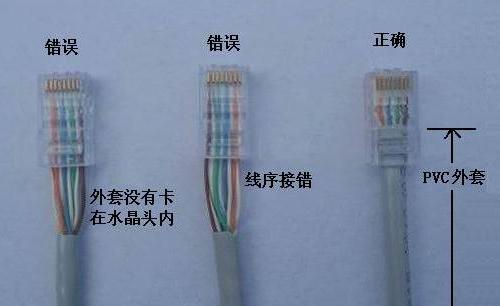

网络线接头有568B和568A标准,在实际的网络布线工程中,大部分采用568B标准,以下是568B标准的连接方法(以五类非屏蔽双绞线为例):



http://lyj.fj61.net/upload/2012-11/12112118551619.jpg



http://lyj.fj61.net/upload/2010-12/10122316393746.jpg

http://lyj.fj61.net/upload/2010-12/10122211219477.jpg

近几年购买的交换机和网卡都支持“端口自动翻转”功能,不需要交叉线,用568B标准制作的网络线能满足所有的使用要求。
三、网络线及水晶头做法

网络线有五类线、六类线、七类线,五类线适用于100M网络,六类线适用于1000M网络,七类线适用于万兆网络。

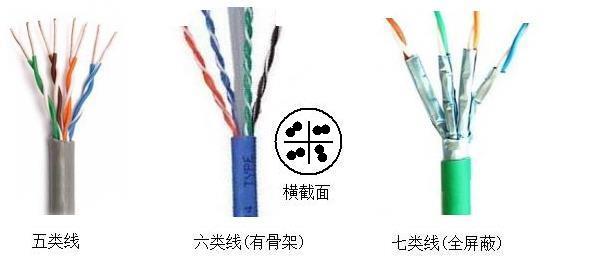

各种网络线如下图:

http://lyj.fj61.net/upload/2015-11/15113023328344.jpg
