USG 2100系列防火墙通过ADSL拨号访问外网配置WEB页面操作方法

通过ADSL拨号访问外网配置案例

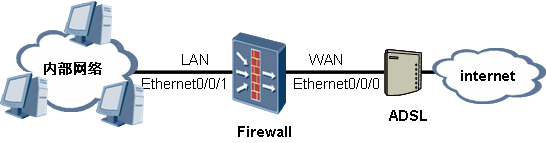

组网:

2.1登录设备

防火墙LAN口默认地址IP:192.168.0.1/24,用网线将防火墙与配置端主机相连(防火墙端接LAN口),主机设置IP和防火墙地址在同一网段内。

登录方式:浏览器地址栏输入地址http://192.168.0.1

登录初始用户名:admin,密码:Admin@123

usg2110/usg50登录界面如下:

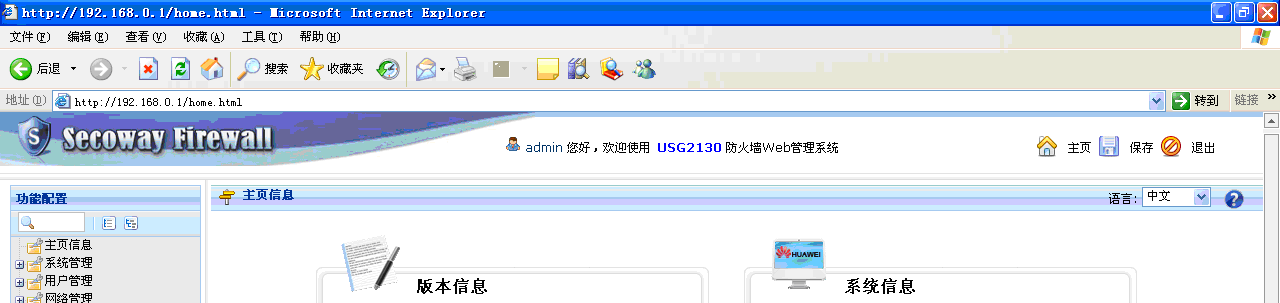

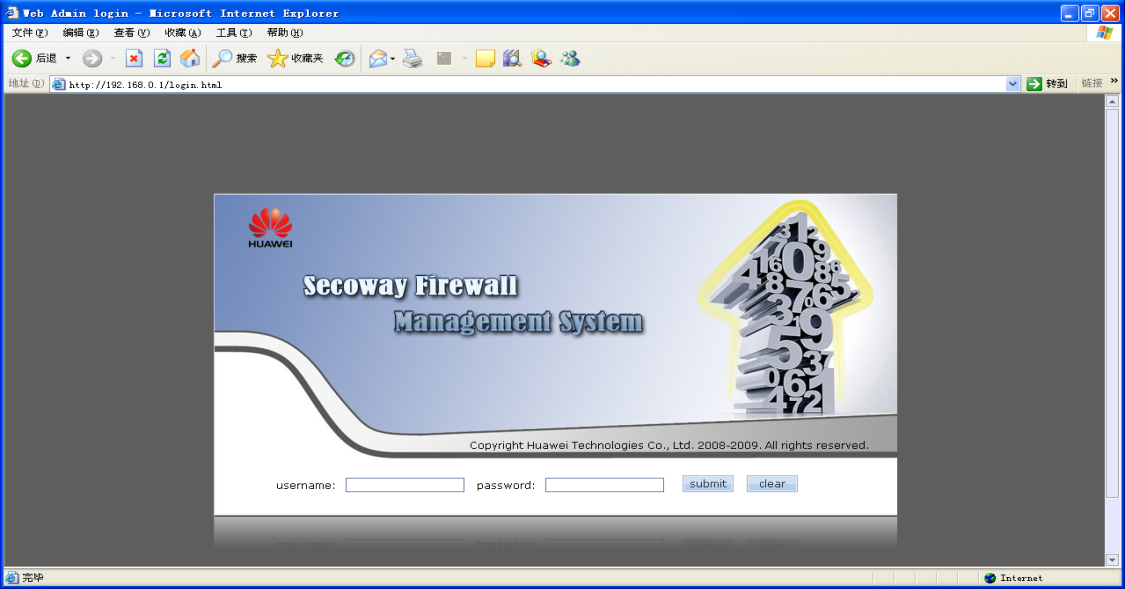

usg2100web登录界面如下:

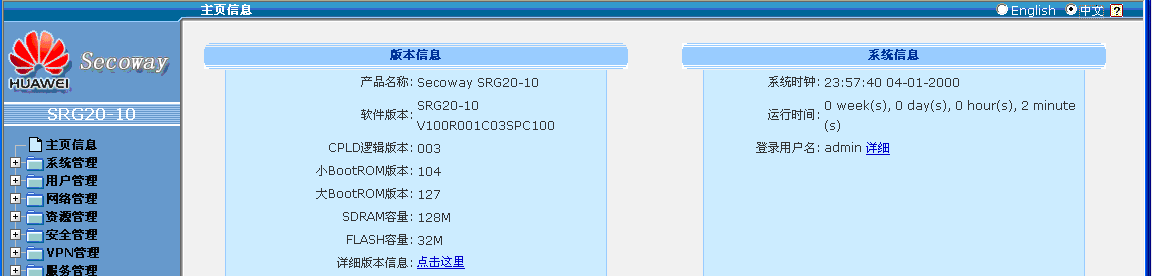

Usg2100登录页面后默认语言为中文,usg2110/usg50/srg20-10登录后语言默认英文,切换为中文页面视图点击右上角语言选项。

2.2配置接口

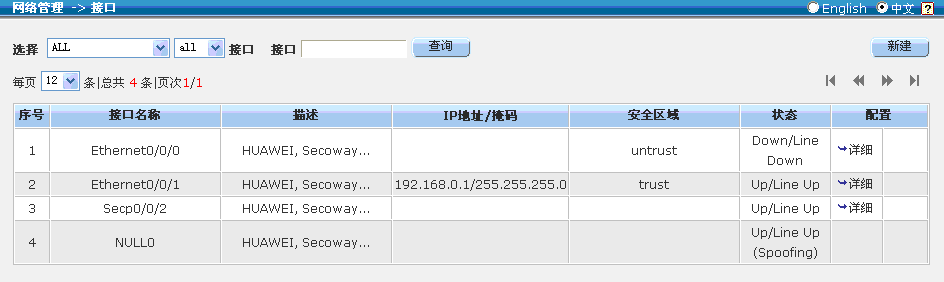

1.点击展开“网络管理——>接口”,点击

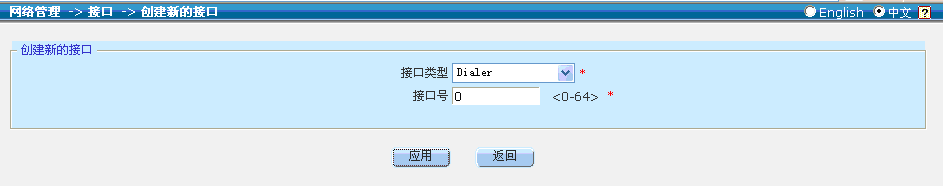

在“接口类型”框中选择Dialer,在接口号框中填入0,点击

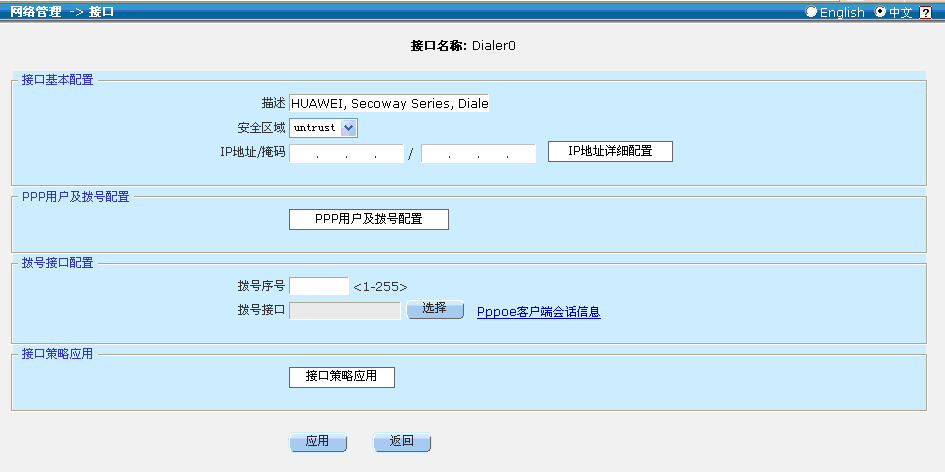

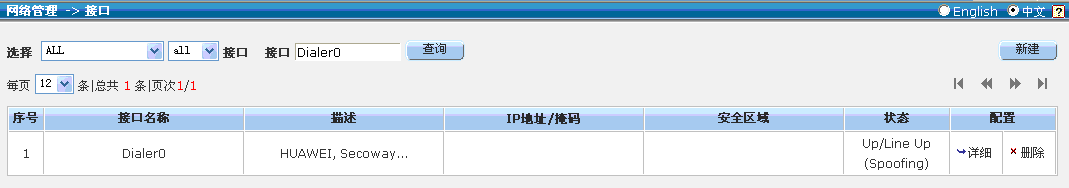

显示创建dialer接口如下,单击:

2.点击页面上

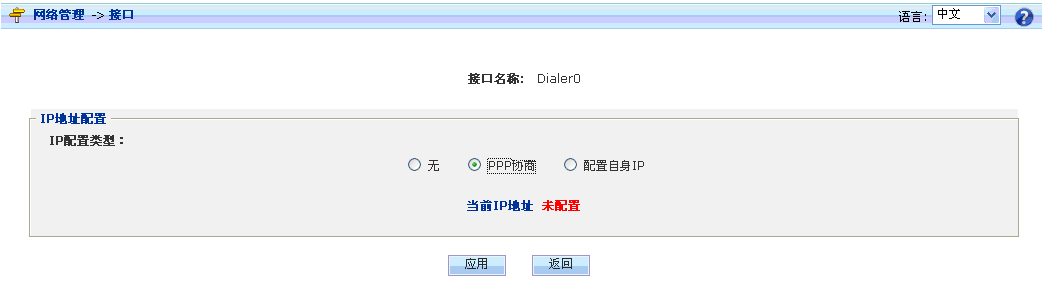

选择IP配置类型为PPP协商,点击提交 。点击

3.点击页面上

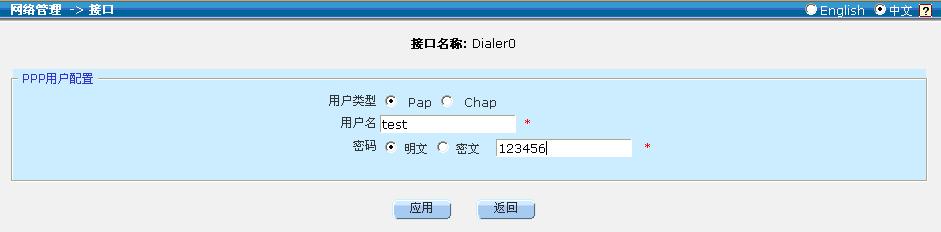

在“用户类型”选项框中选择Pap(一般使用Pap,如果不能拨通或选择Chap测试),在“用户名”框中填入账号,在“密码”选项框中选择明文并输入密码,点击提交 。点击

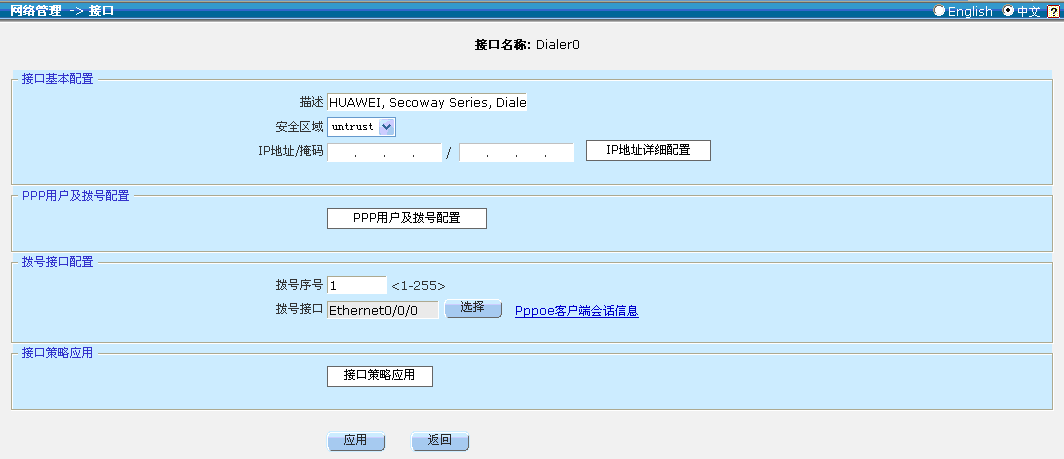

4.在“安全区域”框中选择untrust,“拨号序号”框中填入1,在“拨号接口栏”点击 ,选择Ethernet0/0/0,返回到Dialer口配置页面,点击

2.3配置静态路由

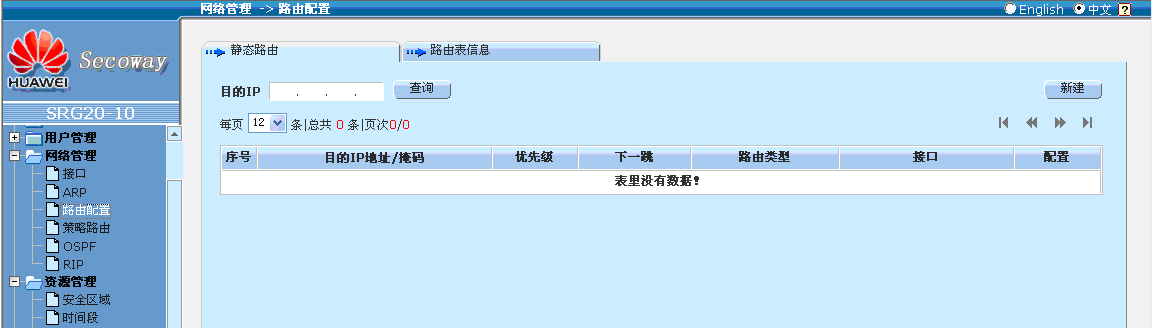

1.点击展开“网络管理——>路由配置”,点击

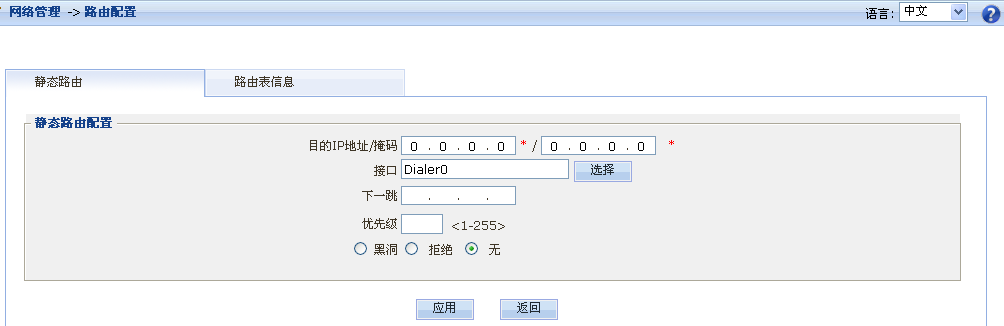

在“目的IP地址/掩码”栏输入0.0.0.0/0.0.0.0,在“接口”栏输入Dialer 0

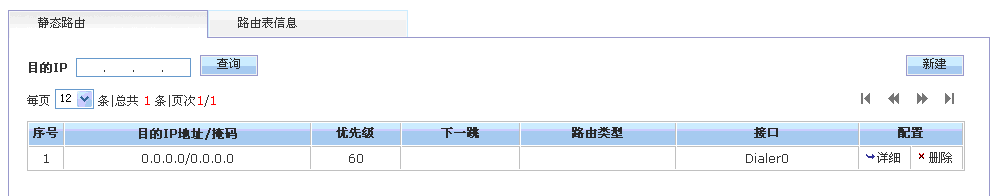

然后点击 。配置静态路由后如图:

2.4配置基础ACL

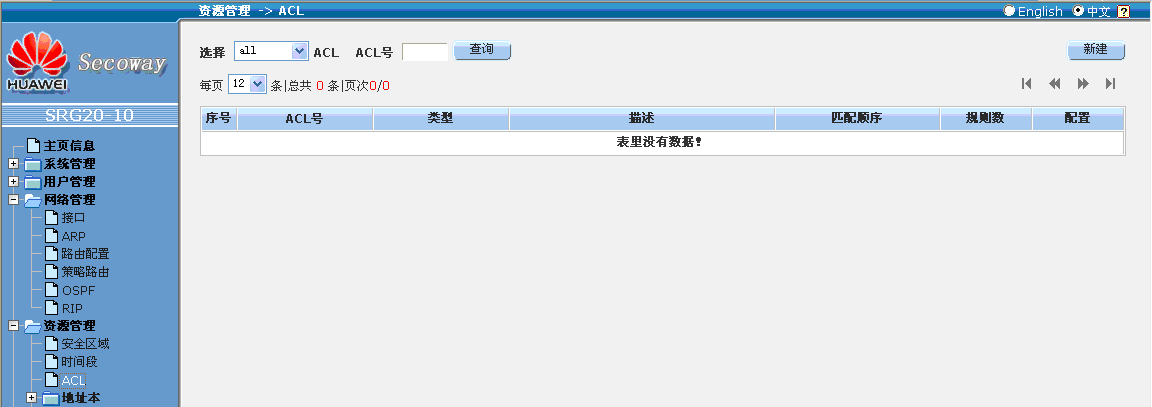

1.点击展开“资源管理——>ACL”,点击

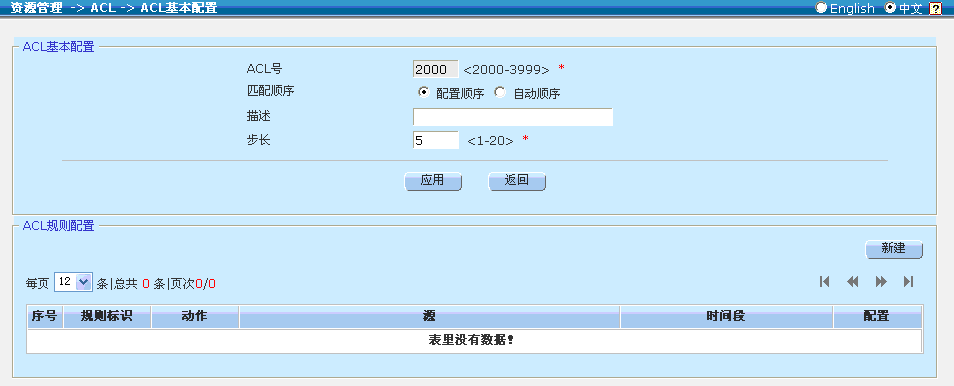

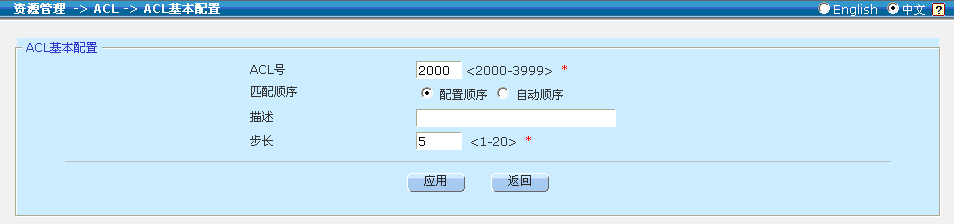

在“ACL号”栏输入2000或在2000-3999范围内的序号,然后点击

2.出现下图ACL规则配置项,再点击 ,显示规则配置框。

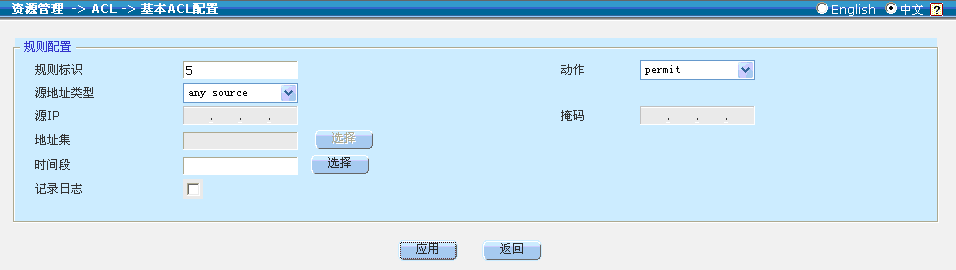

在“规则标识”栏填入5,“动作”栏选择permit, “源地址类型”选择any source。然后点击

2.5配置域间包过滤

1.点击展开“安全管理——>包过滤”,选择“local-untrust”,点击

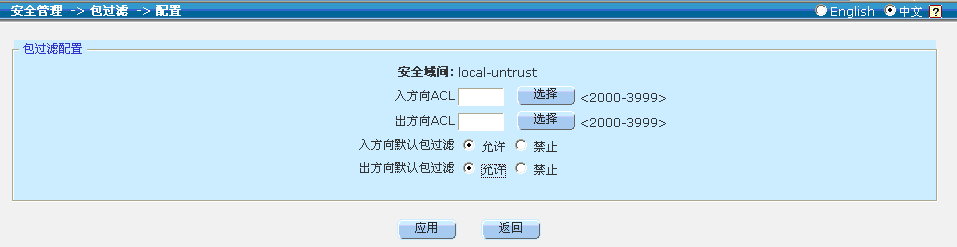

在“入方向默认包过滤”和“出方向默认包过滤”选择“允许”,然后点击

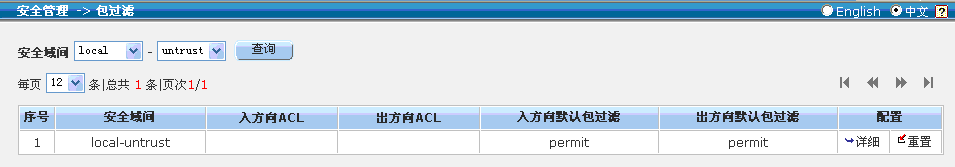

配置包过滤后如图,

2.相同操作,再点击展开“安全管理——>包过滤”,选择“trust-untrust”,将默认包过滤设置为“允许”。

2.6配置地址转换

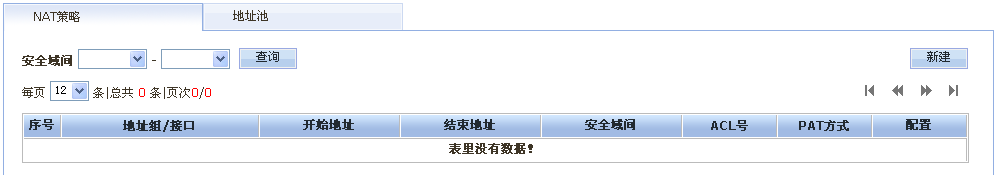

1.点击展开“服务管理——>NAT——>NAT策略”,在“NAT策略”栏点击

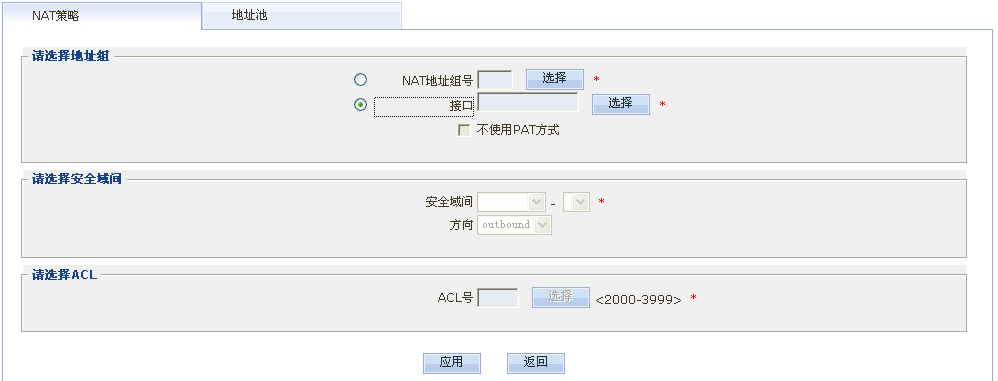

2.在下面的页面中选择中“接口”框,然后点击

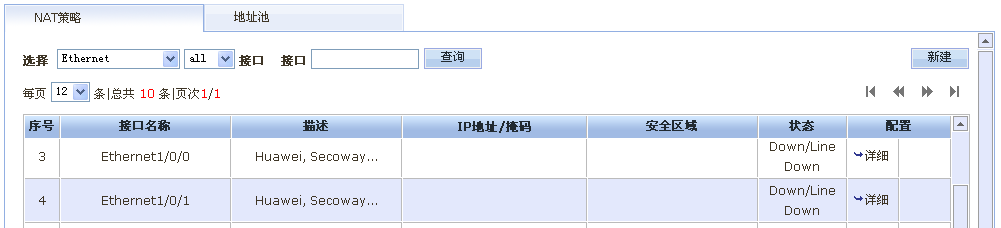

3.弹出下面页面,在右上角点击

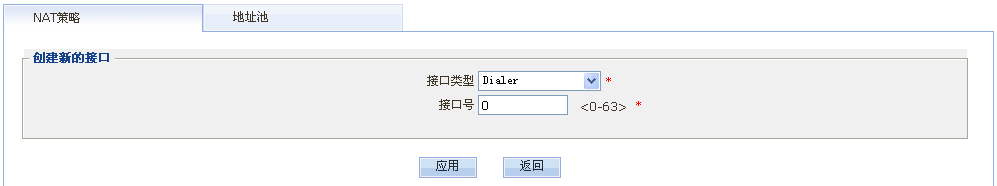

4.在“接口类型”栏下拉框中选择“Dialer”,在“接口号”栏输入“0”,然后点击

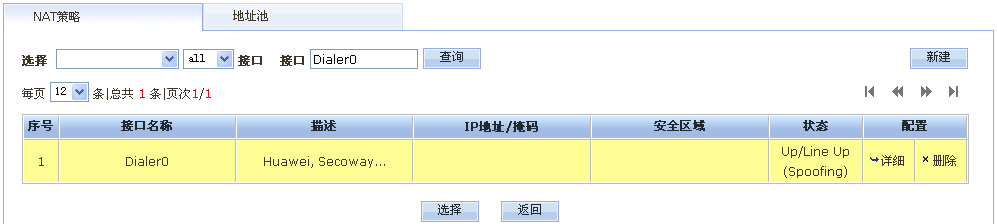

5.选中接口名称为Dialer0栏,然后点击

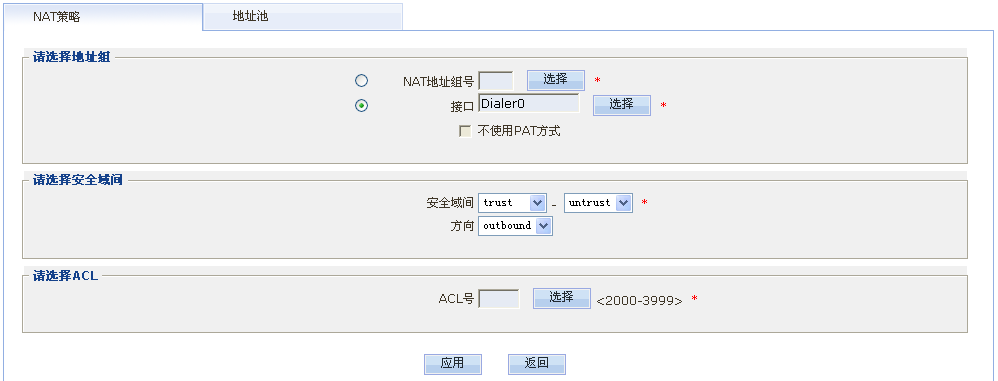

6.页面自动返回NAT策略配置页面,在“安全域间”选项框中依次选择“trust”和“untrust”,在“方向”框中选择“outbound”。然后在“ACL号”栏点击

7.在页面上选中acl号2000,然后点击

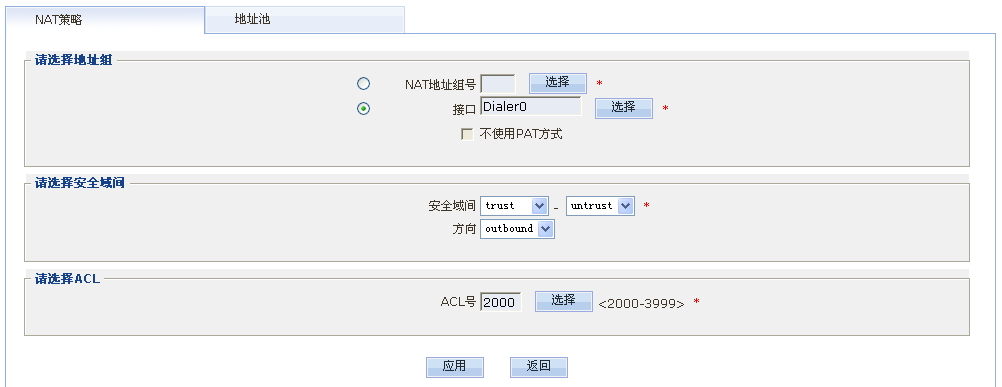

8.页面自动返回到NAT策略配置页面,检查配置选择是否正确,然后点击 ,确认提交。

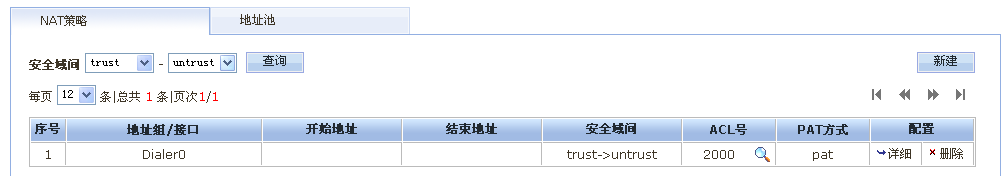

配置地址池后显示信息如下

2.7配置保存

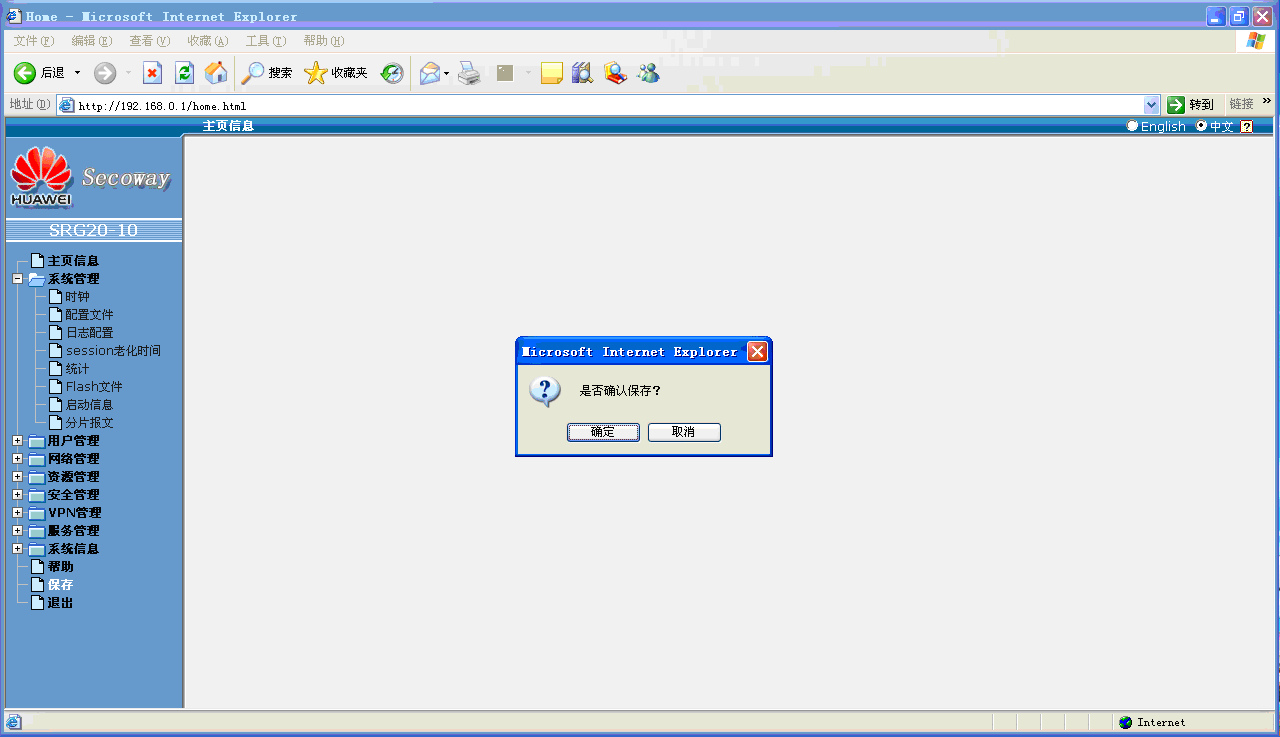

usg2110/usg50/srg20-10配置web保存方式:

点击展开“系统信息——>保存”,保存配置过信息,完成配置。

Usg2100系列防火墙web配置保存方式:

右上角图标点击保存

配置注意点:

  1. 包过滤配置是否正确。
  2. 静态路由是否配置正确。
  3. 地址转换选择的接口是否正确。

2通过ADSL拨号访问外网配置案例

组网:

2.1登录设备

防火墙LAN口默认地址IP:192.168.0.1/24,用网线将防火墙与配置端主机相连(防火墙端接LAN口),主机设置IP和防火墙地址在同一网段内。

登录方式:浏览器地址栏输入地址http://192.168.0.1

登录初始用户名:admin,密码:Admin@123

usg2110/usg50登录界面如下:

usg2100web登录界面如下:

Usg2100登录页面后默认语言为中文,usg2110/usg50/srg20-10登录后语言默认英文,切换为中文页面视图点击右上角语言选项。

2.2配置接口

1.点击展开“网络管理——>接口”,点击

在“接口类型”框中选择Dialer,在接口号框中填入0,点击

显示创建dialer接口如下,单击:

2.点击页面上

选择IP配置类型为PPP协商,点击提交 。点击

3.点击页面上

在“用户类型”选项框中选择Pap(一般使用Pap,如果不能拨通或选择Chap测试),在“用户名”框中填入账号,在“密码”选项框中选择明文并输入密码,点击提交 。点击

4.在“安全区域”框中选择untrust,“拨号序号”框中填入1,在“拨号接口栏”点击 ,选择Ethernet0/0/0,返回到Dialer口配置页面,点击

2.3配置静态路由

1.点击展开“网络管理——>路由配置”,点击

在“目的IP地址/掩码”栏输入0.0.0.0/0.0.0.0,在“接口”栏输入Dialer 0

然后点击 。配置静态路由后如图:

2.4配置基础ACL

1.点击展开“资源管理——>ACL”,点击

在“ACL号”栏输入2000或在2000-3999范围内的序号,然后点击

2.出现下图ACL规则配置项,再点击 ,显示规则配置框。

在“规则标识”栏填入5,“动作”栏选择permit, “源地址类型”选择any source。然后点击

2.5配置域间包过滤

1.点击展开“安全管理——>包过滤”,选择“local-untrust”,点击

在“入方向默认包过滤”和“出方向默认包过滤”选择“允许”,然后点击

配置包过滤后如图,

2.相同操作,再点击展开“安全管理——>包过滤”,选择“trust-untrust”,将默认包过滤设置为“允许”。

2.6配置地址转换

1.点击展开“服务管理——>NAT——>NAT策略”,在“NAT策略”栏点击

2.在下面的页面中选择中“接口”框,然后点击

3.弹出下面页面,在右上角点击

4.在“接口类型”栏下拉框中选择“Dialer”,在“接口号”栏输入“0”,然后点击

5.选中接口名称为Dialer0栏,然后点击

6.页面自动返回NAT策略配置页面,在“安全域间”选项框中依次选择“trust”和“untrust”,在“方向”框中选择“outbound”。然后在“ACL号”栏点击

7.在页面上选中acl号2000,然后点击

8.页面自动返回到NAT策略配置页面,检查配置选择是否正确,然后点击 ,确认提交。

配置地址池后显示信息如下

2.7配置保存

usg2110/usg50/srg20-10配置web保存方式:

点击展开“系统信息——>保存”,保存配置过信息,完成配置。

Usg2100系列防火墙web配置保存方式:

右上角图标点击保存

配置注意点:

  1. 包过滤配置是否正确。
  2. 静态路由是否配置正确。
  3. 地址转换选择的接口是否正确。
