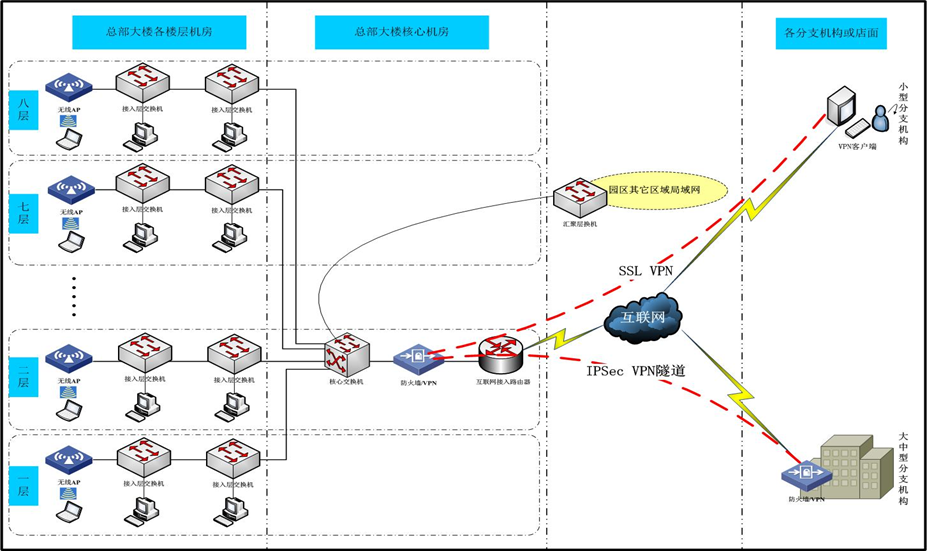

根据某集团总部新办公大楼、厂房和分支机构(店面)的情况,以及IT部门对网络节点数、网络应用和分支机构(店面)的初步规划,对企业的总体网络拓扑结构进行设计,如下图。

设备选型和部署参考:

类型 设备选型参考 选型说明 数量 部署位置 支持的节点数
总部大楼所需设备:
核心交换机 H3C S7502E(4槽)+

40端口千兆电口(RJ45)+8端口千兆/百兆光口以太网接口模块(SFP,LC)

核心支持双引擎双电源,性价比高 1 核心机房 48端口(40电+8光)
接入层交换机 H3C S5100-48P-SI +

H3C S5100-24P-SI级联

接入层支持光电复用千兆

上行,

8+8 各楼层机房 支持68*8台终端接入
无线AP H3C WA1208E 双802.11g无线模块 8 各楼层办公区
路由器 H3C MSR50-06路由器 H3C新一代安全路由器 1 核心机房 4端口(2电+2光)
防火墙/VPN H3C SecPath F1000-C 支持应用层报文过滤,支持DVPN 1 核心机房
大中型分支机构(店面)所需设备:
交换机 H3C S5500-28C-SI 汇聚支持全千兆高速转发,消除网络瓶颈,同时支持万兆扩展 1
路由器 H3C MSR20-1x路由器 转发率160Kpps,256M 内存,支持GE/FE交换模块,同异步串口模块,E1/PRI模块,语音模块,加密模块 1 机房 1个WAN

4个交换口

防火墙/VPN H3C SecPath F100-A 支持应用层报文过滤,支持DVPN 1 机房

网络布线选型:

局向 布线说明 数量
终端节点——接入层交换机 超5类UTP 根据实际节点数和距离估算(300米/箱)
无线AP——接入层交换机 超5类UTP
接入层交换机——核心交换机 6类UTP
核心交换机-防火墙-路由器之间 6类UTP
园区其它区域局域网——核心交换机 光纤

接入互联网方式:

局向 接入方式 数量
总部接入互联网 电信20M光纤接入,配公网静态IP 1
大中型分支机构(店面) 电信4M(以上)光纤接入,配公网静态IP 1
小型分支机构(店面) 电信ADSL宽带接入 1

VPN互联部署和管理

局向 VPN方式 VPN管理
大中型机构——总部 SecPath F100-A与SecPath F1000-C之间建IPSec VPN隧道 在总部局域网数据中心部署H3C VPN Manager组件,实现对VPN网关的部署管理和监控;在总部局域网内部或Internet边界部署H3C BIMS系统,实现对分支机构VPN网关设备的自动配置和策略部署
小型分支机构——总部 1)客户端拨号接入L2TP VPN

2)客户端接入SSL VPN

机构——机构之间 VPN网关之间建动态VPN隧道
分支机构较多的情况 申请电信或ISP商的MPLS VPN/VPDN服务 运营商或ISP商负责线路的日常维护和管理

VLAN管理:

根据部门接入端口划分VLAN,财务部门划分独立的VLAN,不与其它VLAN互通。




2.1 店面远程接入设计

根据对对客户需求的调研,XXX集团各地分支机构(店面)的业务应用系统需要远程接入总部系统,形成整个公司财务数据、销售业务数据、客户关系数据等的统一管理,针对应用场景,需要对各地店面的远程接入进行设计,3.1节已经对远程接入的网络部分进行了设计,本节针对应用系统的远程接入进行设计。

应用系统的远程接入软件,选型参考:Citrix、沟通科技、瑞友天翼。

远程接入服务器选型

类型 设备选型参考 配置说明 数量 部署说明
应用远程接入服务器 IBM x3250 M3 CPU:Xeon X3460 4核 *1

内存:2GB DDR-3 ECC 1333MHz *2

硬盘:146GB 2.5in SAS HDD *2

1 部署在总部
远程接入软件 Citrix或沟通科技 根据远程接入用户数进行配置 部署在远程接入服务器

远程接入软件解决方案优点:

1) 快速发布应用,客户端只需要登录WEB就可以使用ERP系统。

2) 安全,客户端只能使用指定的应用程序,无法对服务器进行非指定操作。

3) 更易管理,只需管理应用发布的服务器,更新也只需更新服务器。

4) 减少远程用户带宽需求,远程接入系统使用专门的技术对传输数据进行处理,每客户端只需要10KB.

远程接入系统技术原理:

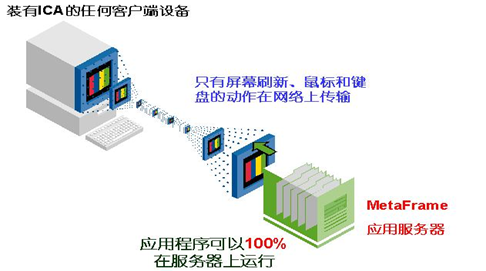

通过远程接入系统终端模式传输的信息不是全部的数据,而是截屏图像、鼠标和键盘的动作。因此,通过网络的数据传输量大大减小,在低带宽下的GUI应用可以提供最佳性能。


应用程序的计算在远程接入系统服务端进行,只和客户端交换请求和返回结果,除了数据交换大大减小而对带宽要求降低,对客户端主机配置也降低了要求。

远程接入系统方案的三个组成部分:

远程接入系统应用服务器软件:将应用程序的执行和运算逻辑从显示界面中分离开来,使得应用程序可以100%地在服务器上执行,而界面在客户端上显示出来。

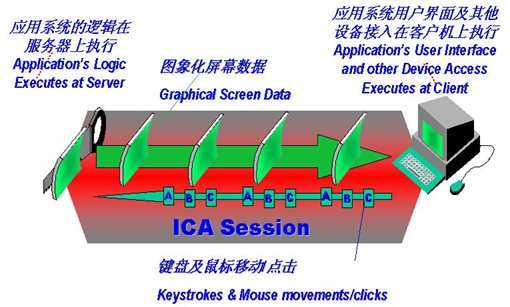

ICA(独立计算架构)协议:极大减少了网络传输量,通常情况下每秒只占用10KB左右的带宽,能够节省40% ~ 60%以上的频带占用。

ICA客户端软件:通过此软件,任何形式的客户端都可登录应用服务器,访问所需的应用和数据,将服务器资源和本地资源无缝地集成在一起。

远程接入系统的应用形式及优势:

两种发布方式:GUI和Web。

GUI使用TCP端口:1494;Web使用TCP端口:1494和80端口。



企业总部基本硬件设备投资预算见下表:

说明:以下只是概算价格,不是最终报价。

项目 型号/描述 数量 单价概算 小计 备注
企业局域网基本配置:
核心交换机 H3C S7502E(4槽)+

40端口千兆电口(RJ45)+8端口千兆/百兆光口以太网接口模块(SFP,LC)

1 4万 4万 加光模块
接入层交换机 H3C S5100-48P-SI 8 2万 16万 可选H3C S3100-52TP-SI
H3C S5100-24P-SI 8 1万 8万 可选H3C S3100-26TP-SI
路由器 H3C MSR50-06 1 2万 2万 加光模块
防火墙/VPN H3C SecPath F1000-C 1 4万 4万
无线AP H3C WA1208E 5 0.7万 3.5万
20M光纤 电信20M光纤接入 1 30万/年 30万/年
服务器硬件基本配置:
域服务器 IBM X3650 M3

双4核CPU/8G内存/300G硬盘 Raid0

1 4万 4万
邮件服务器 IBM X3650 M3

双4核CPU/16G内存/2T硬盘 Raid5

1 6.5万 6.5万
网站服务器 IBM X3650 M3

双4核CPU/16G内存/600G硬盘 Raid5

1 6万 6万
应用服务器 IBM X3650 M3

双6核CPU/32G内存/600G硬盘 Raid0

2 7万 14万
磁盘存储系统基本配置: 可选项
磁盘存储系统 IBM System Storage DS3950 1 18万 18万
光纤交换机 IBM System Storage SAN24B-4 1 6.5万 6.5万
光纤HBA卡 IBM System X HBA卡 4 0.5万 2万
机房机柜和UPS基本配置:
机柜 42U标准机柜 2 0.5万 1万
UPS电源 山特20KVA以上 1 4万 4万
KVM切换器 8口KVM 1 0.5万 0.5万
网线 超5类或6类(箱) 5 0.5万 0.5万 不包含弱电工程和楼宇综合布线所需材料
光纤 光纤跳线(多模/单模)若干 ---- 0.5万 0.5万
其它布线材料 水晶头、扎带、套管、电源线、插座、标签、线签等 ----- 0.5万 0.5万
其它设备和材料 根据需要配置 ---- ---- -----
总计 105万 不包含可选项的价格
